產品概述

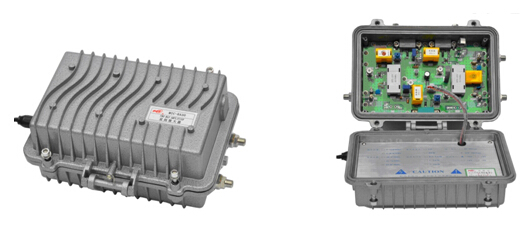

  MIC-RA30系列雙向放大器采用進口低噪聲放大模塊，主要用于CATV網絡電視圖像信號、數字電視信號、電話語音信號和數字信號的雙向干線傳輸。本產品線路設計成熟先進，工藝結構科學合理，選料講究，整機性能指標優異，是組建大、中、小型有線電視雙向傳輸網絡的理想設備。



性能特點

◆ 正向采用進口低噪聲放大模塊或砷化鎵放大模塊，輸出電平高，失真小，信噪比高；

◆ 兩路輸出設計，分配或分支方式可靈活更換；

◆ 支持反向通道直通方式，方便配合EoC產品實現雙向數據通迅功能；

◆ 內置可調均衡器和可調衰減器，調試簡單方便；

◆ 插件式（預留）反向回傳組件，可方便地開通反向回傳通道；

◆ 全鑄鋁外殼，優質開關電源和有效的防雷措施，確保了整機在惡劣的野外環境中長期穩定可靠的工作。



技術參數

下行通道參數

項  目	單 位	參  數
型號	-	MIC-RA30M	MIC-RA30H
頻率范圍	MHz	47（87）～750	47（87）～862
標稱增益	dB	30
標稱輸出電平	dBμV	102
帶內平坦度	dB	≤±0.75
增益調節范圍	dB	0～18
斜率調節范圍	dB	0～18
ALC特性ALC	dB	±3/±0.3（輸入/輸出）
載波組合三次差拍比C/CTB	dB	≥65
載波組合二次差拍比C/CSO	dB	≥63
噪聲系數	dB	≤9.0
反射損耗	dB	≥16
信號交流聲比HUM	%	< 2
抗雷擊能力	KV	5(10/700us)
供電電壓	V	AC35-90或 AC110-265
功耗	W	22（MAX）
外形尺寸	mm	290×215×120

上行通道參數
