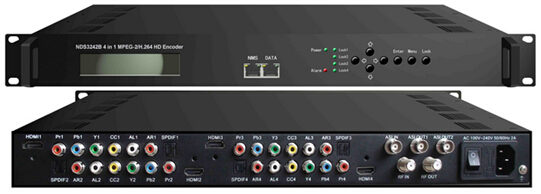

NDS3542B 四路MPEG-2/H.264高清編碼調制一體機是一款功能強大的專業音/視頻處理設備，該設備配置了4個HDMI、4組YPbPr、4組AL/AR模擬音頻接口、4組CC數據輸入接口，同時支持1路ASI復用輸入接口及1路RF混頻輸入。支持MPEG-2 ， MPEG-4 AVC/H.264 視頻編碼和MPEG-1 Audio layer 2, LC-AAC, HE-AAC 及 AC3 音頻編碼，并支持AC3音頻透傳。同時還支持CC(Close Caption)字幕；支持1路DVB-C（ISDB-T）調制輸出，同時還支持2路ASI輸出接口；該設備具備高集成度和低成本的特性，可廣泛應用于有線電視數字前端，酒店數字電視系統和地面數字電視等其它高清系統中。


主要特性

支持豐富的輸入接口（HDMI/YPbPr/CC）

支持4路高清編碼通道

支持MPEG-2、H.264高清視頻編碼

支持MPEG-1 layer 2、LC-AAC, HE-AAC、AC3音頻編碼及AC3透傳

支持CC(Close Caption)字幕：EIA608

支持DVB-C（ISDB-T）調制輸出

支持ASI輸出SPTS/MPTS（QAM），支持ASI輸出MPTS（ISDB-T）

支持IP輸出4個SPTS(單節目流)

支持VBR和CBR兩種碼率模式

QAM：支持UDP/RTP/ RTSP傳輸協議及多播輸出

ISDB-T:支持支持UDP傳輸協議及多播輸出

支持IP空包過濾

支持LCD液晶顯示/按鍵操作、網絡管理(Web)

支持低延時功能


技術指標

輸入	HDMI * 4
	YPbPr * 4
	AL/AR * 4
	CC * 4
	ASI * 1
	RF* 1
視頻	分辨率	1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i（編碼輸出）
	編碼方式	MPEG-2, H.264
	編碼碼率	1~19.5Mbps （H.264編碼）  1~19.5Mbps （MPEG-2編碼）
	碼率模式	CBR, VBR
	視頻預處理	去隔行, 降噪, 銳化
音頻	編碼方式	MPEG-1 layer 2, MPEG2-AAC、MPEG4-AAC、AC3
	采樣率	48KHz
	采樣精度	24-bit
	音頻碼率	64Kbps～320kbps
調制	DVB-C調制標準
	標準	J.83A , J.83B, J.83C
	MER	≥42dB
	RF頻率	30~960MHz, 1KHz 步進
	RF 輸出電平	-30~ -10dbm(81~97 dbμV), 0.1db 步進
	J.83A
	星座	16/32/64/128/256QAM
	抽樣率	5.000~9.000Msps adjustable
	帶寬	8M
	J.83B/C
	星座	64QAM/ 256QAM
	標準	6M
	ISDB-T調制標準
	標準	ARIB STD-B31
	帶寬	6M
	星座	DQPSK,QPSK, 16QAM, 64QAM
	保護間隔	1/32, 1/16, 1/8, 1/4.
	傳輸模式	2K, 4K, 8K
	MER	≥42dB
	RF 頻率	30~960MHz, 1KHz 步進
	RF輸出電平	-30~ -10dbm, 0.1db 步進
輸出	1路RF輸出
	2路ASI輸出, BNC接口
	IP輸出4路SPTS(單節目流)，100base-T以太網接口(單播/組播)
	協議：UDP/RTP/RTSP（QAM），UDP（ISDB-T）
系統	LCD液晶顯示/按鍵操作，網絡管理(WEB)
	英語操作界面
	支持網絡升級
