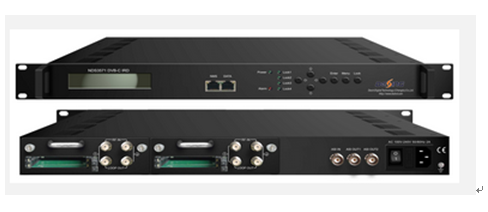

NDS3343B 4合1復用加擾QAM調制器是一款具備高集成、高性能、高性價比的CI解擾、復用、加擾、QAM調制一體機。該設備可提供1路ASI+4路Tuner（DVB-C/-S2）輸入或5路ASI輸入。經過4路復用、4路加擾和4路QAM調制后輸出4個射頻信號(1個RF接口輸出4個相鄰頻率)。該設備具有高集成度、高性能、低成本的特點，非常適合新一代有線電視播出系統。


主要特性

1路ASI+4路Tuner（DVB-C/-S2）輸入(2張板卡)或5路ASI輸入可選

完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C標準

完全支持DVB通用加擾系統描述ETR289，同密標準ETSI 101 197和ETSI 103 197

支持4路復用、4路加擾和4路QAM調制

符號率范圍：5.0Msps~9.0Msps，1ksps步進

5種調制星座：16QAM, 32QAM, 64QAM, 128QAM, 256QAM

支持PSI/SI插入

優異的RF輸出性能，MER≥40db

支持液晶顯示(LCD )和按鍵操作

支持網絡管理(WEB)


技術指標

輸入	1路ASI+4路Tuner（DVB-C/S2 帶CI解擾）-NDS3343B-4  C/S2
	5路ASI輸入-NDS3343-4 A
復用	輸入通道	1路ASI+4路Tuner（DVB-C/-S2帶CI解擾）
		5路ASI輸入
	復用通道數	4
	PID重映射	256(每通道)
	功能	PID重映射(手動或自動)
		自動生成PSI/SI表
加擾	最大同密CA數	1
	標準	ETSI 101 197、 ETSI 103 197
	連接類型	本地/遠程連接
調制	QAM通道	4
	標準	EN300 429、ITU-T J.83A/B/C
	符號率	5.0~9.0Msps，1ksps步進
	星座	16QAM、32QAM、64QAM、128QAM、256QAM
	FEC	RS(204, 188)
RF輸出	接口類型	F頭，75Ω阻抗
	頻率范圍	30~960MHz，1kHz步進
	輸出電平	-30dBm~0dBm(每個QAM載波), 0.1dBm步進
	MER	≥40db
系統	支持液晶顯示(LCD)，按鍵操作，網絡管理(WEB)
	中文/英文操作界面
	支持網絡升級
通用	尺寸(長x寬x高)	482mmx245mmx44mm
	重量	3.5kg
	溫度范圍	0~45℃(工作) ; -20~80℃(存儲)
	電源需求	AC100V±10,50/60Hz  AC 220V±10%,50/60HZ
	功耗	<25W
