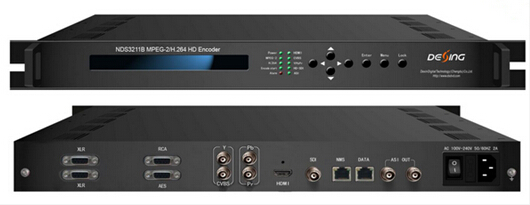

NDS3211B單路MPEG-2、MPEG-4 AVC/H.264高清編碼器(magnum)是一款功能強大的音/視頻編碼設備，支持4組立體聲或一組5.1聲道編碼，同時還支持CC(Closed Caption)字幕。支持低延時，支持多種音頻編碼方式。該設備配備了多種音/視頻輸入接口：SDI數(shù)字視頻輸入、CVBS復合視頻輸入、YPbPr分量輸入、HDMI高清多媒體輸入、AES音頻輸入、XLR平衡立體聲輸入和RCA非平衡立體聲輸入。


主要特性

支持MPEG-2 HD/SD、H.264 HD/SD視頻編碼

支持MPEG-1 layer 2、HE-AAC(v1.v2)、LC-AAC和AC3音頻編碼

支持4組立體聲或一組5.1聲道

支持1080I,720P,480I,576I視頻分辨率和向低視頻分辨率的轉換

支持CC(Closed Caption)字幕：EIA608和EIA708

支持ASI輸出和IP輸出

支持低延時功能

支持LCD液晶顯示/按鍵操作、網絡管理(Web)



技術指標

輸入接口	SDI ×1、CVBS ×1、YPbPr ×1、HDMI ×1
	XLR ×4、RCA ×4、AES ×1
視頻	分辨率	輸入分辨率	輸出分辨率
		1920×1080i@60；1920×1080i@59.94；1920×1080i@50	1920×1080i, 1440×1080i, 1280×1080i, 960×1080i
		1280×720P@59.94；1280×720P@50；1280×720P@60	1280×720p, 960×720p, 640×720p
		720×576i	720×576 i, 704×576 i, 640×576 i, 544×576 i, 528×576 i, 480×576 i, 352×576 i
		720×480i	720×480 i, 704×480 i, 640×480 i, 544×480 i, 528×480 i, 352×480 i, 480×480 i
	編碼方式	MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD
	視頻碼率	0.52Mbps～60Mbps
	碼率模式	CBR
	GOP結構	Auto, IP, IPB, IPBB, IPBBB
	屏幕高寬比	4:3, 14:9 (for SD video)  16:9 (for HD video)
	色度格式	4:2:0, 4:2:2 ( MPEG-2 編碼);  4:2:0 ( MPEG-4 AVC/H.264 編碼)
	視頻預處理	去隔行、降噪、銳化
音頻	編碼方式	MPEG-1 layer 2、HE-AAC v1(v2)、LC-AAC、AC3
	采樣率	48KHz
	采樣精度	24-bit
	音頻碼率	32Kbps～384Kbps
輸出	1組（2路）相同ASI輸出(BNC接口)
	IP輸出,UDP協(xié)議，10/100M網口
低延時功能	編碼延時150ms, 200ms, 350ms, 650ms可配
系統(tǒng)	LCD液晶顯示/按鍵操作、網絡管理(Web)
	英文操作界面
通用	尺寸(寬×長×高)	482mm×455mm×44.5mm
	重量	4.5kg
	溫度范圍	0～45℃(工作), -20～80℃(儲存)
	電源	AC 110V±10%, 50/60Hz  AC 220V±10%, 50/60Hz
	功耗	<21W
