概述
    NDS3201B標準清晰度數字電視編碼器是GY/T 212-2005《標準清晰度數字電視編碼器、解碼器技術要求和測量方法》的MPEG-2編碼器。支持各種標準的視頻和音頻信號，輸入包括模擬復合視頻(CVBS)，S-video，SDI數字視頻以及非平衡模擬立體聲，平衡模擬立體聲，AES／EBU數字音頻，SDI嵌入音頻等。編碼器對音頻信號進行實時編碼并產生DVB傳輸流，壓縮編碼數據格式可由ASI、IP、E1接口輸出。完全符合MPEG-2標準，具有極強的兼容性，高可靠性設計，運行穩定。
產品特性
支持MPEG-2 MP@ML(4：2：0)編碼
符合標準GY/T 212-2005《標準清晰度數字電視編碼器、解碼器技術要求和測量方法》
高保真音頻處理技術R／L聲道，立體聲輸入，聯合立體聲、雙聲道、單聲道
視頻的輸入接口SDI、CVBS、S-Video
音頻輸入接口SDI、AES、RCA、XLR
支持輸出路協議UDP
液晶顯示(LCD)/按鍵操作
網絡管理(Wed)
支持廣播
具備設備操作日志與告警日志記錄功能;
技術參數

輸入	視頻輸入	CVBS（BNC接口）
		S-Video
		SDI（BNC接口）
	音頻輸入	RCA（非平衡音頻）
		XLR（平衡音頻）
		AES/EBU(數字音頻)
	2路ASI輸入（BNC接口）
輸出接口	ASI	1組（兩路）ASI接口（BNC接口）
	E1	4路E1（BNC接口）
	IP	100M、1000M IP輸出（RJ45接口）
視頻編碼	碼率	1.0~19.5Mbps
	標準	MPEG-2 ISO13818
	分辨率	PAL:720×576  NTSC:720×480
系統	支持Web網絡管理
	LCD液晶顯示&按鍵操作
通用	尺寸	482mm×455mm×44.5mm
	溫度范圍	0~45℃(工作), -20~80℃(存儲)
	重量	3.6kg
	電源要求	AC100~240V，50/60Hz，2A
	功耗	<15W

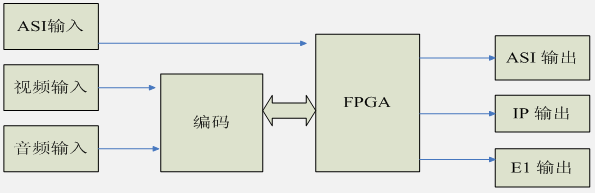

原理框圖
