一、產品介紹

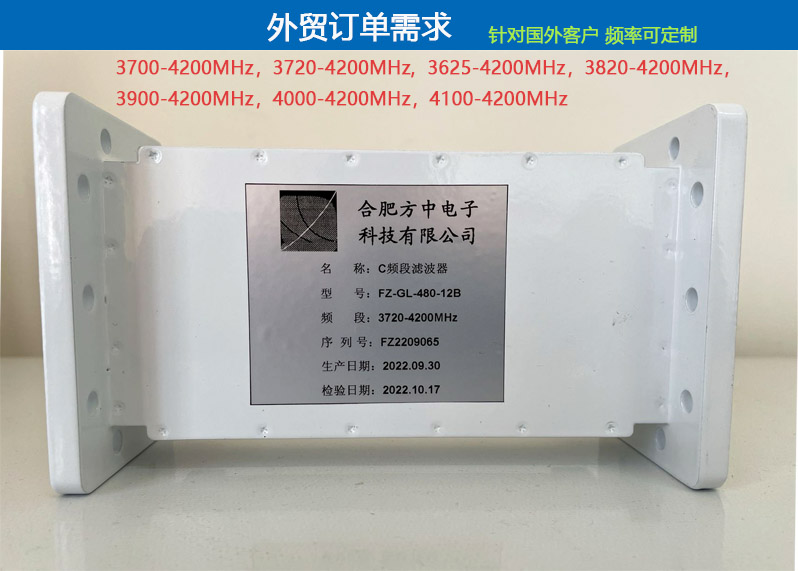

隨著國外5G商用的不斷推進，解決5G基站干擾C波段衛星通信的問題迫在眉睫，各國紛紛出臺了指導性文件。我司研發團隊在多年的抗干擾經驗基礎上，精心設計出多款不同頻率的抗干擾帶通濾波器，頻率涵蓋3700-4200MHz，3720-4200MHz,3625-4200MHz，3820-4200MHz，3900-4200MHz，4000-4200MHz，4100-4200MHz等不同頻率的抗5G干擾產品，以及特殊頻點的定制服務。
二、技術參數
|
No. |
Item |
Specification |
|
1-1 |
Description |
Waveguide Filter |
|
1-2 |
Part Number |
FZ-GL-480-12B |
|
1-3 |
Frequency Range |
3720MHz~4200MHz |
|
1-4 |
Insertion Loss |
≤1.6dB @3720MHz~3750MHz ≤0.7dB @3750MHz~4200MHz |
|
1-5 |
Rejection |
≥60dB@3.7GHz; ≥30dB@4.23GHz ≥60dB@3.68GHz; ≥60dB@3.66GHz ≥70dB@3.64GHz; ≥70dB@3.60GHz |
|
1-6 |
VSWR |
≤1.3:1 |
|
1-7 |
Waveguide Flange |
CPR-229G(input) |
|
1-8 |
Waveguide Flange |
CPR-229F(output) |
二、環境溫度
|
No. |
Item |
Specification |
|
2-1 |
Operating temperature |
-40℃ to +70℃ |
三、外觀特征
|
No |
Item |
Specification |
|
3-1 |
Dimensions |
See Figure 3-1 |
|
gure 3-1 Unit：mm
|
||
